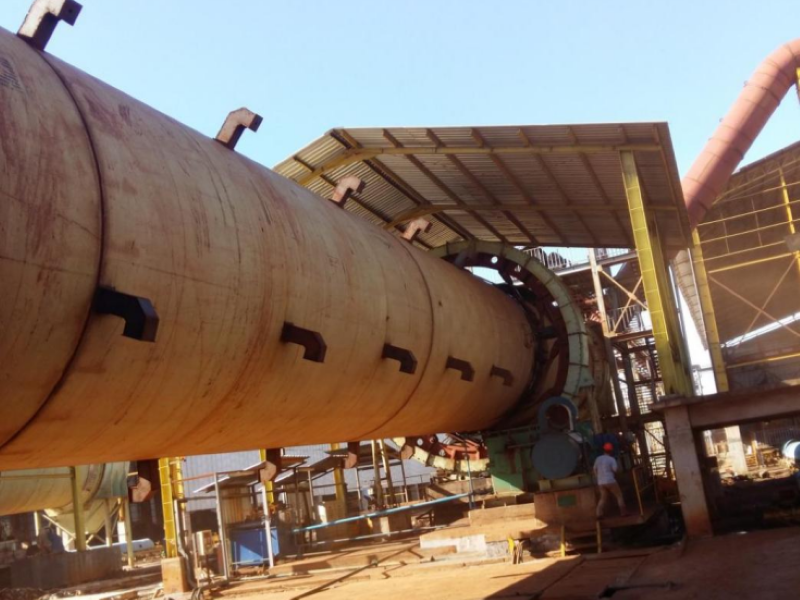

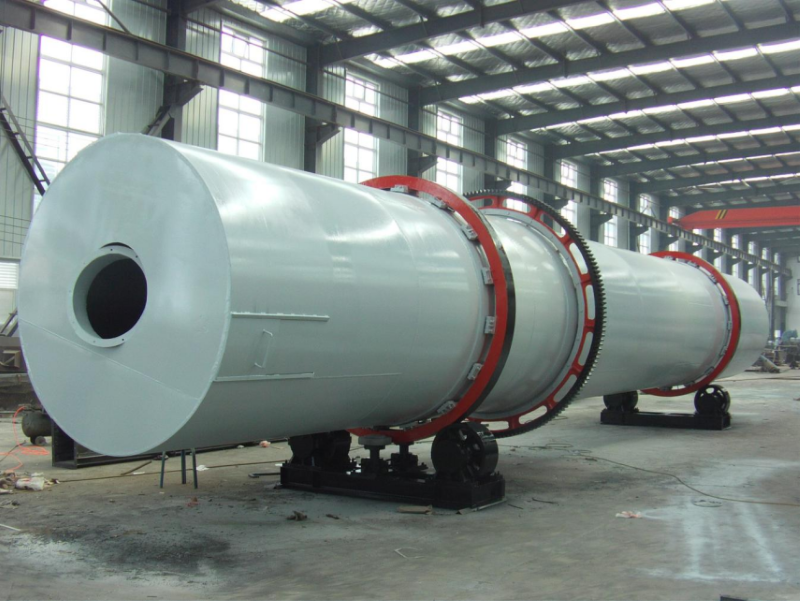

Сушильная установка для гранулированного шлака
- • Специализированная конструкция для переработки шлака: оборудование предназначено для сушки доменных гранулированных шлаков, электросталеплавильных шлаков и других промышленных отходов, обеспечивая решение задач по утилизации твёрдых металлургических отходов.
- • Стабильная непрерывная работа: однобарабанная конструкция отличается высокой надёжностью и устойчивостью к сложным условиям эксплуатации, гарантируя длительную бесперебойную работу.
- • Гибкость при работе с различными материалами: частота вращения барабана регулируется, что обеспечивает хорошую адаптацию к шлакам различной крупности и липкости.
Описание
Высокая влажность шлака, сложность переработки, низкая степень утилизации — типичные проблемы при обращении с металлургическими отходами
Металлургические отходы характеризуются высоким содержанием влаги, что затрудняет их прямое использование в последующих технологических процессах. Традиционные методы сушки на открытых площадках зависят от погодных условий и требуют больших территорий, что исключает возможность непрерывной работы. Неоднородность шлака по крупности и изменчивость липкости приводят к тому, что обычное сушильное оборудование часто забивается и работает нестабильно. Обеспечение эффективного обезвоживания и снижение эксплуатационных затрат являются актуальными задачами для многих предприятий.
Решение
Сушильная установка для шлака выполнена по схеме наклонного однобарабанного агрегата. Влажный шлак поступает внутрь, где при вращении барабана с помощью спиральных направляющих и пересыпных устройств непрерывно перемешивается и приводится в интенсивный контакт с потоком горячего воздуха, обеспечивая эффективный теплообмен и удаление влаги. Оборудование позволяет снизить влажность исходного шлака с примерно 20 % до уровня менее 5 %, что делает его пригодным для использования в качестве добавки к цементу или сырья для производства микропорошка.
Частота вращения барабана регулируется в зависимости от характеристик материала, что позволяет адаптировать режим работы к крупности и липкости шлака, снижая риск забивания и повышая стабильность процесса.
Описание продукции
Сушильная установка для шлака представляет собой однобарабанное сушильное оборудование, специально разработанное для переработки твёрдых отходов металлургической промышленности. Она применяется преимущественно для обезвоживания доменных гранулированных шлаков, электросталеплавильных шлаков и аналогичных материалов. Установка состоит из наклонно расположенного длинного барабана, загрузочного устройства, пересыпных элементов и системы пылеулавливания.
В зависимости от производственных потребностей доступны модели различных типоразмеров: φ1,2×8 м, φ1,5×12 м, φ2×20 м, φ2,2×14 м, φ2,4×18 м, φ2,5×20 м, φ3×20 м и другие. Производительность оборудования составляет от 2 до 25 т/ч, что позволяет подобрать решение для линий различной мощности.
Технические характеристики
| Модель | Масса, т | Производительность, т/ч | Основные технические параметры | Модель двигателя | Мощность двигателя, кВт | Тип редуктора | Передаточное число |
| φ1,2×8 м | 17,1 | 2–4 | наклон 4 %, частота вращения 0,61–6,1 об/мин | YCT225-4A | 11 | ZQ500-Ⅲ-1F | 31,5 |
| φ1,5×12 м | 21,1 | 4–8 | наклон 5 %, частота вращения 0,55–5,53 об/мин | YCT225-4B | 15 | ZQ500-Ⅲ-2F | 31,5 |
| φ2×20 м | 47 | 10–18 | наклон 7 %, частота вращения 3,7–4,8 об/мин | YCT280-4A | 30 | ZSY315-40-1 | 40 |
| φ2,2×14 м | 44,5 | 6–14 | наклон 5 %, частота вращения 0,73–7,3 об/мин | YCT250-4B | 22 | ZSY224-28-Ⅱ | 28 |
| φ2,4×18 м | 54,8 | 8–18 | наклон 4 %, частота вращения 0,6–6 об/мин | YCT315-4B | 45 | ZSY315-28-Ⅱ | 28 |
| φ2,5×20 м | 93,1 | 12–20 | наклон 4 %, частота вращения 2,5–7,5 об/мин | YCT355-4A | 55 | ZL115-12-1 | 24,21 |
| φ3×20 м | 90 | 16–25 | наклон 4 %, частота вращения 2–6,12 об/мин | YCT355-4A | 55 | ZL85-12-1 | 24,38 |
Особенности и конкурентные пре ущества
- • Однобарабанная конструкция с низкими эксплуатационными расходами: оборудование выполнено по простой схеме без сложных встроенных элементов, что упрощает производство и техническое обслуживание, а также снижает затраты на ремонт.
- • Адаптация к сложным условиям переработки шлака: регулируемая частота вращения барабана позволяет подстраивать режим работы под различные по крупности и липкости материалы, уменьшая риск забивания в процессе эксплуатации.
- • Высокая стабильность непрерывной работы: прочная конструкция оборудования и его способность выдерживать значительные нагрузки делают его пригодным для использования в условиях непрерывного металлургического производства.
- • Полная экологическая комплектация: установка оснащена двухступенчатой системой пылеочистки, включающей циклоны и рукавные фильтры, что обеспечивает соответствие экологическим требованиям в процессе эксплуатации.
- • Оптимальные капитальные затраты: относительно невысокая стоимость оборудования и короткие сроки строительства делают установку привлекательной для малых и средних предприятий стройиндустрии, а также для проектов технического перевооружения сталеплавильных заводов.
Почему выбирают группа компаний «Чаоян Либао Тяжёлая Промышленность»
- • Масштаб группы: группа компаний «Чаоян Либао Тяжёлая Промышленность» официально образована в 2009 году. За более чем двадцать лет накоплен значительный технический опыт и рыночный авторитет. Сегодня это частное научно-производственное объединение, интегрирующее исследования, производство, продажи и сервис. Совокупные активы группы составляют 300 млн юаней, годовой оборот — 135 млн юаней, территория завода — 50 000 м², штат — более 300 сотрудников.
- • Сертификация и производственные возможности: Компания имеет сертификат высокотехнологичного предприятия, является инновационным малым и средним предприятием провинции Ляонин, а также многолетним добросовестным налогоплательщиком. Продукция сертифицирована по системам качества ISO 9001, IAF и CNAS. Компания обладает полным циклом работ: от проектирования и изготовления до монтажа, пусконаладки и технического сопровождения.
- • Опыт и реализованные проекты: Продукция компании охватывает горнодобывающую, энергетическую, дорожно-строительную, металлургическую, строительную, экологическую и другие отрасли, насчитывая более 2000 типоразмеров. Мы предлагаем комплексные решения: проектирование, изготовление, шеф-монтаж и послепродажную поддержку.
- • Производство износостойких деталей: Дочернее предприятие — компания «Чаоян Либао Горное Машиностроение» — специализируется на выпуске износостойких отливок из марганцевых, хромистых и легированных сплавов, а также средне- и низкоуглеродистых легированных сталей. Годовая производственная мощность превышает 15 000 тонн. Предприятие может принимать заказы на изготовление, механическую обработку и термическую обработку стальных отливок массой до 20 тонн.
- • Присутствие на международных рынках: Продукция поставляется в США, Канаду, Австралию, Россию, Японию, Вьетнам, Великобританию, Данию, Польшу, Перу, ЮАР и другие страны, обслуживая заказчиков в горнодобывающей, металлургической и строительной отраслях по всему миру.
Производство и гарантия качества
- • Проектные возможности: наличие компетенций для проектирования комплектного оборудования и разработки технических решений в соответствии с требованиями заказчика.
- • Производственные мощности: современная производственная база для выпуска механического оборудования и износостойких деталей.
- • Система контроля качества: продукция сертифицирована по стандартам ISO 9001, IAF и CNAS; на всех этапах производства осуществляется управление качеством.
- • Сервисная поддержка: предоставление услуг по изготовлению, шеф-монтажу, обучению наладке, поставке запасных частей и техническому сопровождению после продажи.
Часто задаваемые вопросы
Вопрос 1: Для каких материалов предназначена сушильная установка для шлака?
Ответ: Оборудование применяется для сушки доменных гранулированных шлаков, электросталеплавильных шлаков и других промышленных отходов в цементной промышленности и при переработке твёрдых металлургических отходов.
Вопрос 2: Каков минимальный объём заказа?
Ответ: Минимальный объём заказа — одна единица оборудования. Конфигурация подбирается в соответствии с требованиями проекта заказчика.
Вопрос 3: Каков срок изготовления?
Ответ: Стандартный срок производства составляет около четырёх месяцев. Точный срок зависит от типоразмера оборудования и особенностей конкретного проекта.
Вопрос 4: Какие способы упаковки и транспортировки предусмотрены?
Ответ: Оборудование отгружается в открытом виде, с нижней паллетной обвязкой, а также в деревянных ящиках. Доставка возможна наземным или морским транспортом.
Вопрос 5: Поддерживается ли индивидуальная настройка оборудования?
Ответ: Да, мы предлагаем адаптацию оборудования с учётом технологии производства, свойств материала и условий на площадке заказчика.
