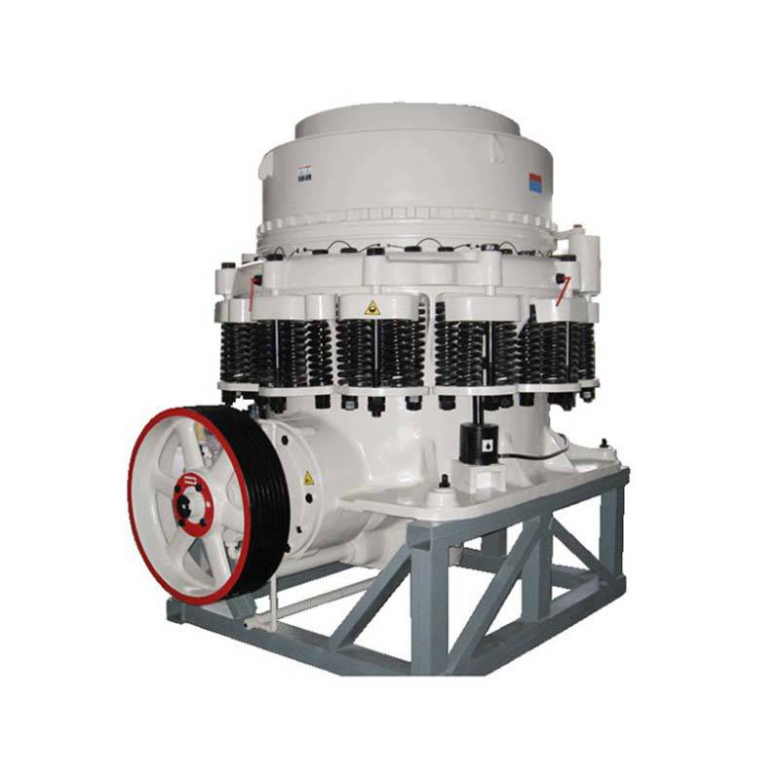

Конусная дробилка
- • Система пружинной защиты обеспечивает защиту от перегрузок. Металлические предметы, попавшие в дробильную камеру, не повреждают оборудование.
- • Три типа камер (стандартная, средняя, короткоголовая) перекрывают различные потребности в дроблении и широкий диапазон крупности продукта.
- • Сухое уплотнение маслом эффективно изолирует каменную пыль от смазочного масла, обеспечивая стабильную работу, надёжную герметизацию и высокую производительность.
Описание
Три основные проблемы конусных дробилок: герметизация, защита, износостойкость
Конусная дробилка является ключевым оборудованием для среднего и мелкого дробления в горнорудной, цементной и строительной отраслях. В реальных условиях эксплуатации пользователи часто сталкиваются с тремя основными проблемами: недостаточная герметизация, приводящая к попаданию пыли в систему смазки и ускоренному износу оборудования; отсутствие эффективной защиты при попадании металлических предметов в дробильную камеру, что может привести к серьёзным повреждениям; быстрый износ стандартных футеровок при переработке высокоабразивных руд, что требует частой замены и нарушает непрерывность производственного процесса.
Решение
Как усовершенствованная версия пружинных конусных дробилок серии PY, данное оборудование превосходит аналоги по производительности и мощности. Система пружинной защиты обеспечивает защиту от перегрузок: при попадании металлических предметов в дробильную камеру происходит автоматическое освобождение выпускного отверстия, позволяющее металлу пройти без повреждения оборудования. Сухое уплотнение маслом эффективно изолирует каменную пыль от контакта со смазочным маслом, гарантируя надёжность работы. Ключевые износостойкие детали изготавливаются из высокомарганцовистой стали Mn13Cr2, обладающей высокой ударной вязкостью и износостойкостью, что значительно увеличивает срок службы.
Модернизация серии PY — повышенная производительность, высокая мощность, надёжное уплотнение
Наши конусные дробилки представляют собой усовершенствованную и модернизированную версию пружинных конусных дробилок серии PY. Оборудование отличается простой конструкцией и надёжной герметизацией, эффективно защищая механизмы от пыли и мелких частиц. Система пружинной защиты служит механизмом защиты от перегрузок, позволяя металлическим предметам проходить через дробильную камеру без повреждения оборудования. Сухое уплотнение маслом обеспечивает изоляцию каменной пыли от смазочного масла, гарантируя надёжную работу. По сравнению с аналогичными пружинными конусными дробилками, наше оборудование обладает более высокой производительностью и мощностью. Продукция широко применяется в горнорудной, металлургической, цементной и строительной отраслях, а также при переработке твёрдых отходов и в производстве огнеупорных материалов.
Технические характеристики
| Тип | Модель | Диаметр дробящего конуса (мм) | Макс. размер питания (мм) | Диапазон разгрузочной щели (мм) | Производительность (т/ч) | Мощность двигателя (кВт) | Масса (т) |
| Стандартная | PYB600 | Φ600 | 75 | 12–25 | 40 | 30 | 5,5 |
| Стандартная | PYB900 | Φ900 | 115 | 25–50 | 50–90 | 55 | 11 |
| Стандартная | PYB1200 | Φ1200 | 145 | 20–50 | 110–168 | 110 | 24,7 |
| Стандартная | PYB1750 | Φ1750 | 215 | 25–60 | 280–500 | 155 | 50 |
| Стандартная | PYB2200 | Φ2200 | 300 | 30–60 | 590–1000 | 280 | 84 |
| Средняя | PYZ600 | Φ600 | 50 | 5–20 | 20–60 | 30 | 5,6 |
| Средняя | PYZ900 | Φ900 | 60 | 5–20 | 20–65 | 55 | 11,2 |
| Средняя | PYZ1200 | Φ1200 | 100 | 8–25 | 42–135 | 110 | 25 |
| Средняя | PYZ1750 | Φ1750 | 185 | 10–30 | 115–320 | 155 | 50,5 |
| Средняя | PYZ2200 | Φ2200 | 230 | 10–30 | 200–580 | 280 | 80 |
| Короткоголовая | PYD600 | Φ600 | 40 | 3–13 | 15–50 | 30 | 5,8 |
| Короткоголовая | PYD900 | Φ900 | 50 | 3–13 | 15–50 | 55 | 11,3 |
| Короткоголовая | PYD1200 | Φ1200 | 50 | 3–15 | 18–105 | 110 | 25,3 |
| Короткоголовая | PYD1750 | Φ1750 | 85 | 5–15 | 75–230 | 155 | 50,5 |
| Короткоголовая | PYD2200 | Φ2200 | 100 | 5–15 | 120–340 | 280 | 85 |
От защиты от перегрузок до износостойкой комплектации — пять ключевых аспектов конусной дробилки
- • Пружинная защита от перегрузок — безопасная работа. Система пружинной защиты служит механизмом предотвращения перегрузок. При попадании металлических предметов в дробильную камеру происходит автоматическое расширение разгрузочной щели, позволяющее металлу пройти без повреждения оборудования, что эффективно предотвращает поломки и внеплановые остановки.
- • Сухое уплотнение маслом — изоляция от пыли. Применение сухого уплотнения маслом обеспечивает эффективную изоляцию каменной пыли от смазочного масла, что гарантирует чистоту и надёжность смазочной системы, стабильную работу и высокую герметичность оборудования.
- • Три типа камер — охват всех стадий дробления. Стандартная камера предназначена для крупного дробления (питание 150–450 мм), средняя — для среднего дробления (50–220 мм), короткоголовая — для мелкого дробления (20–100 мм). Диапазон регулировки разгрузочной щели составляет 5–60 мм, что позволяет перекрывать широкий спектр требований к крупности продукта.
- • Стабильная работа, высокая производительность. Оборудование отличается стабильной и непрерывной работой, высокой степенью дробления и производительностью при низком энергопотреблении. Конструкция продумана для удобства настройки, продукт имеет равномерную крупность. Система жидкостной смазки увеличивает срок службы оборудования.
- • Комплектация износостойкими деталями. Неподвижная броня и броня дробящего конуса изготавливаются из высокомарганцовистой стали Mn13Cr2, обладающей высокой способностью к наклёпу и ударной вязкости, что обеспечивает износостойкость при переработке высокоабразивных руд. Возможно изготовление по чертежам заказчика с точным соответствием камере дробилки — установка сразу после поставки.
Почему выбирают нас
- • Более 20 лет технического опыта. Группа компаний «Чаоян Либао Тяжёлая Промышленность» основана в 2009 году и специализируется на разработке и производстве крупного дробильного оборудования и износостойких деталей. Накоплен значительный опыт в проектировании конусных дробилок, оптимизации камер дробления, термической обработке и применении износостойких материалов.
- • Профессиональная техническая поддержка. Технический центр компании насчитывает 56 инженерно-технических специалистов. Компания поддерживает сотрудничество с 18 проектными и научно-исследовательскими институтами, что позволяет обеспечить полный цикл компетенций — от подбора оборудования и разработки схемы до комплексной поставки.
- • Полный производственный цикл. Оснащена крупным металлообрабатывающим и термическим оборудованием. Изготовление конусных дробилок — от механической обработки ключевых узлов и термической обработки до сборки — полностью осуществляется собственными силами, что обеспечивает полный контроль точности и качества на всех этапах и гарантирует надёжность оборудования.
- • Подтверждённая надёжность. Конусные дробилки успешно эксплуатируются на крупных горнорудных, металлургических и цементных предприятиях в Китае и за рубежом. Длительная непрерывная работа подтвердила стабильность и надёжность оборудования.
От подбора до отгрузки — четыре этапа формирования надёжного качества конусной дробилки
- • Проектирование: профессиональная техническая группа, способная выполнить подбор и проектирование оборудования в соответствии с характеристиками материала и требованиями по производительности.
- Изготовление: оснащена крупным металлообрабатывающим оборудованием, ключевые узлы изготавливаются собственными силами с обеспечением точности.
- • Контроль: оснащена оборудованием для физико-химического контроля, осуществляет полный цикл проверок сырья, сварных швов и готовой продукции.
- • Управление качеством: строгое соблюдение отраслевых стандартов, каждый этап производства сопровождается технологической документацией и записями контроля.
Часто задаваемые вопросы
Вопрос 1: В чем разница между стандартной, средней и короткоголовой камерами?
Ответ: Стандартная камера предназначена для крупного дробления (питание 150–450 мм), средняя — для среднего дробления (50–220 мм), короткоголовая — для мелкого дробления (20–100 мм). Выбор зависит от крупности исходного материала и требуемой крупности готового продукта.
Вопрос 2: Какова функция системы пружинной защиты?
Ответ: Это механизм защиты от перегрузок. При попадании металлических предметов в дробильную камеру происходит автоматическое расширение разгрузочной щели, позволяющее металлу пройти без повреждения оборудования.
Вопрос 3: Возможно ли изготовление нестандартного оборудования?
Ответ: Да. Мы изготавливаем продукцию по чертежам заказчика, в соответствии с моделью оборудования и условиями эксплуатации.
Вопрос 4: Каков минимальный объём заказа?
Ответ: От одного комплекта.
Вопрос 5: Каков срок изготовления?
Ответ: 4 месяца с даты вступления договора в силу.
Вопрос 6: Какие варианты упаковки предлагаются?
Ответ: Навалом + упаковка на деревянных поддонах + обрешётка (деревянные ящики), что соответствует требованиям наземных и морских перевозок.
