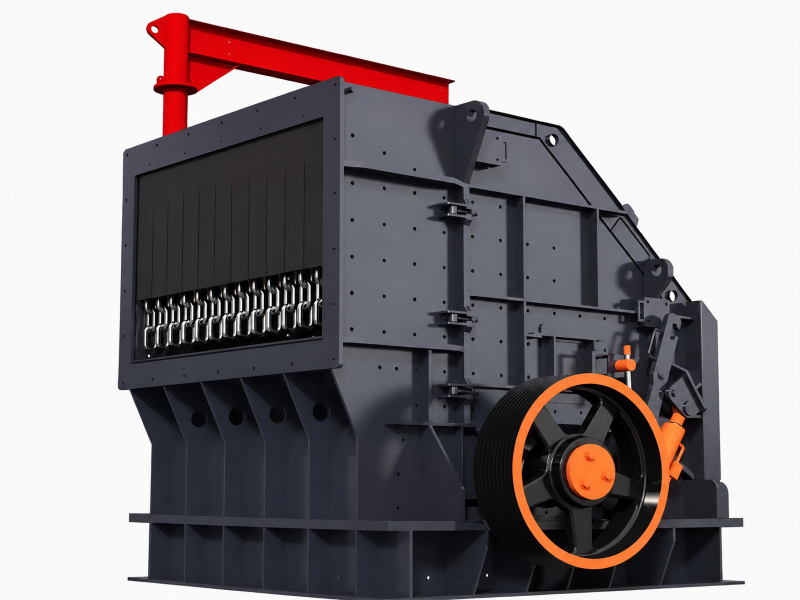

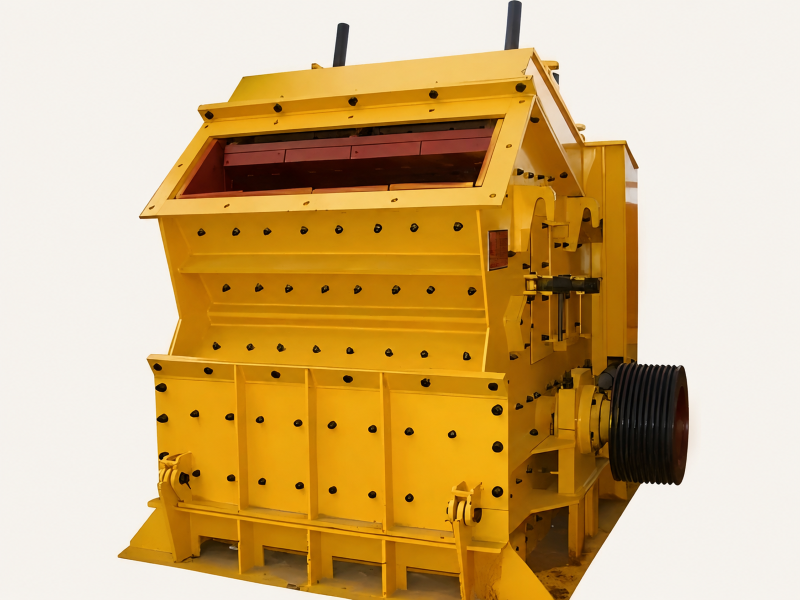

Роторная дробилка
- • Роторная дробилка использует ударную энергию для дробления материала, обеспечивая высокую степень измельчения и получение кубовидного продукта с минимальным содержанием лещадных и игловатых зёрен.
- • Молотковая роторная дробилка сочетает принципы молоткового и роторного дробления, имеет увеличенное загрузочное отверстие и может заменить многостадийные дробильные комплексы.
- • Обе модели широко применяются для среднего и мелкого дробления в производстве щебня, горнорудной, цементной промышленности и переработке строительных отходов.
Описание
Проблемы заказчика
На стадиях среднего и мелкого дробления в производстве щебня, горнорудной и цементной промышленности перед заказчиками стоят две основные задачи: получение кубовидного продукта с низким содержанием лещадных зёрен для производства высококачественных заполнителей и обеспечение высокой производительности с упрощением технологической схемы. Традиционные схемы с использованием щековой и роторной дробилок или одностадийные молотковые дробилки часто не позволяют одновременно обеспечить качество продукта, производительность и экономическую эффективность.
Решение
Мы предлагаем два варианта — роторную дробилку и молотковую роторную дробилку. Роторная дробилка использует ударную энергию: быстро вращающиеся била наносят удар по материалу, направляя его на отражательные плиты для вторичного дробления. Конструкция без колосниковых решёток предотвращает забивание, оборудование может перерабатывать материал с повышенной влажностью и подходит для известняка, песчаника, угольного шлама и других пород средней и низкой твёрдости.
Молотковая роторная дробилка сочетает принципы молоткового и роторного дробления, интегрируя ударное, истирающее и раздавливающее воздействие. Увеличенное загрузочное отверстие позволяет перерабатывать крупные куски материала, выполняя грубое, среднее и мелкое дробление за один проход. Ротор может вращаться в обе стороны, что обеспечивает равномерный износ молотков и увеличивает срок их службы.
Описание продукции
Роторные дробилки представлены моделями PFD–54, PF–107, PF–1210 с диаметром ротора от Φ500 до Φ1250 мм и производительностью от 4 до 50 т/ч, предназначены для среднего и мелкого дробления на предприятиях малой и средней мощности. Молотковые роторные дробилки включают модели PFC–1210, PFC–1412, PFC–1616 с диаметром ротора от Φ1250 до Φ1600 мм и производительностью от 45 до 300 т/ч, предназначены для крупнотоннажного одностадийного дробления. Роторные дробилки оснащены гидравлическим механизмом открывания корпуса, била могут использоваться с поворотом для увеличения срока службы. Молотковые роторные дробилки имеют откидной корпус, что облегчает техническое обслуживание и замену комплектующих.
Технические характеристики
| Тип | Модель | Типоразмер | Масса (т) | Производительность (т/ч) | Габариты (мм) |
| Роторная дробилка | PFD–54 | Φ500×400 | 1,4 | 4–8 | 1495×1152×1010 |
| Роторная дробилка | PF–107 | Φ1000×700 | 6,2 | 15–30 | 2170×2680×1850 |
| Роторная дробилка | PF–107 | Φ1000×700 | 8,62 | 15–30 | 2170×2680×1850 |
| Роторная дробилка | PF–1210 | Φ1250×1000 | 6,26 | 30–50 | 2302×2741,5×2290 |
| Молотковая роторная дробилка | PFC–1210 | Φ1250×1000 | 17,15 | 45–80 | 4025×3967×2467 |
| Молотковая роторная дробилка | PFC–1412 | Φ1400×1200 | 14,4 | 60–75 | 2408×2247×2392 |
| Молотковая роторная дробилка | PFC–1616 | Φ1600×1600 | 17,5 | 70–100 (250–300) | 1600×2392×3120 |
Особенности и преимущества
- • Роторная дробилка — оптимальное решение для получения кубовидного продукта: высокая степень дробления, совмещение процессов дробления и формовки. Готовый продукт имеет правильную кубовидную форму с минимальным содержанием лещадных и игловатых зёрен, равномерным гранулометрическим составом, что позволяет использовать его для производства высококачественных заполнителей без дополнительной обработки.
- • Молотковая роторная дробилка — замена многостадийных схем: высокая степень интеграции, одна установка заменяет несколько стадий дробления, значительно сокращая капитальные затраты и занимаемую площадь. Крупность продукта регулируется, содержание мелочи минимально. Реверсивный режим вращения ротора обеспечивает равномерный износ молотков и снижает энергопотребление.
- • Удобство обслуживания: роторные дробилки оснащены гидравлическим механизмом открывания корпуса, била могут использоваться с поворотом; молотковые роторные дробилки имеют откидной корпус, что облегчает техническое обслуживание и замену комплектующих.
Почему выбирают «Чаоян Либао»
- • Более 20лет технического опыта: группа компаний «Чаоян Либао Тяжёлая Промышленность» основана в 2009 году и специализируется на разработке и производстве дробильного оборудования и износостойких деталей. Накоплен значительный опыт в проектировании роторных и молотковых роторных дробилок, оптимизации дробящих камер и применении износостойких материалов.
- • Профессиональная техническая поддержка: компания располагает 56 инженерно-техническими специалистами и поддерживает сотрудничество с 18 проектными и научно-исследовательскими институтами, что позволяет разрабатывать решения по подбору оборудования в зависимости от характеристик материала и требований к производительности.
- • Полный производственный цикл: общая сумма активов — 300 млн юаней, годовой объём производства — 135 млн юаней, площадь завода — 50 000 м². Оснащены крупным металлообрабатывающим и термическим оборудованием, ключевые узлы изготавливаются собственными силами с обеспечением точности и качества.
- • Сертификаты и опыт: предприятие признано высокотехнологичным, является «Маленьким гигантом» провинции Ляонин, сертифицировано по стандартам ISO9001, IAF и CNAS. Продукция экспортируется в США, Канаду, Австралию, Россию, Японию, Великобританию, Данию, Польшу, Перу, ЮАР и другие страны.
Часто задаваемые вопросы
Вопрос 1: В чем разница между роторной и молотковой роторной дробилкой?
Ответ: Роторная дробилка ориентирована на качество формы готового продукта и подходит для производств с высокими требованиями к заполнителям. Молотковая роторная дробилка имеет увеличенное загрузочное отверстие и высокую производительность, может выполнять грубое, среднее и мелкое дробление за один проход, что делает её оптимальным выбором для крупнотоннажных производств.
Вопрос 2: Что делать при забивании роторной дробилки?
Ответ: Роторная дробилка не имеет колосниковых решёток, поэтому она менее склонна к забиванию и может перерабатывать материал с повышенной влажностью. В случае забивания следует проверить крупность питания, размер разгрузочной щели и степень износа бил.
Вопрос 3: Каков минимальный объём заказа?
Ответ: От одного комплекта.
Вопрос 4: Каков срок изготовления?
Ответ: Стандартный срок — около 4 месяцев. Точные сроки зависят от спецификации заказа, возможны согласования.
Вопрос 5: Какие варианты упаковки и транспортировки предлагаются?
Ответ: Упаковка: россыпью + на деревянных поддонах + в деревянных ящиках. Транспортировка: наземным или морским транспортом.
