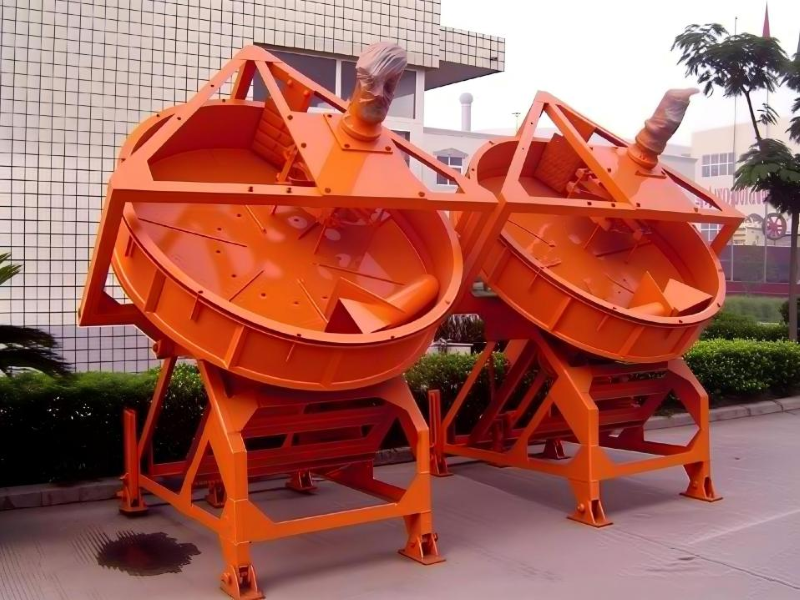

Окомкователь для металлургии
- • Высокий выход гранул, правильная сферическая форма, узкий гранулометрический состав; прочность сырых гранул соответствует требованиям транспортировки. Встроенная сортировка выгрузки снижает нагрузку на последующее грохочение.
- • Угол наклона и частота вращения гибко регулируются; частотно-регулируемый привод обеспечивает низкое энергопотребление; два комплекта приводных скребков эффективно предотвращают налипание материала на тарель.
- • Компактная конструкция, износостойкая рабочая поверхность с длительным сроком службы, малое количество отказов, удобное техническое обслуживание; возможна непрерывная стабильная работа.
Описание
Проблемы заказчика
В производстве окатышей эффективность и качество формирования сырых гранул из железорудного концентрата напрямую определяют производительность всей линии и качество готовой продукции. Традиционное грануляционное оборудование имеет три основных недостатка:
- • Низкий выход годных гранул и широкий разброс по крупности — большое количество некондиционных гранул требует возврата в переработку или отсева, что увеличивает загрузку последующих стадий.
- • Сильное налипание материала на тарель, требующее частых остановок для очистки и нарушающее непрерывность процесса.
- • Недостаточная стабильность работы, большое количество отказов и частые ремонты, снижающие общую загрузку технологической линии.
Решение
Тарельчатый окомкователь для металлургии является основным оборудованием для получения сырых гранул из железорудного концентрата и применяется в линиях производства окатышей. Принцип действия основан на вращении наклонной тарели: под действием центробежной силы и силы трения мелкодисперсный концентрат скатывается и агломерируется в гранулы. Угол наклона тарели и частота вращения регулируются; предусмотрены скребки против налипания, эффективно очищающие поверхность. Рабочая поверхность тарели защищена износостойким покрытием; оборудование работает стабильно, обеспечивая непрерывный выпуск гранул равномерной крупности. Применяется для подготовки сырья для доменных окатышей, широко используется в металлургическом обогащении и сталеплавильных производствах.
Описание продукции
Тарельчатый окомкователь нашей компании выполнен по схеме наклонной вращающейся тарели; оснащён электродвигателем с частотным регулированием, что позволяет точно контролировать частоту вращения в зависимости от свойств перерабатываемого сырья. Оборудование укомплектовано двумя комплектами приводных скребков, которые эффективно предотвращают налипание материала и повышают выход гранул.
Типоразмерный ряд окомкователей включает диаметры от 3,8 до 7,5 м, проектная производительность — от 16 до 70 т/ч, высота борта — 450–700 мм, мощность электродвигателя — 22–132 кВт, что позволяет подобрать оборудование для линий производства окатышей различной мощности. Продукция успешно эксплуатируется на зарубежных объектах, в том числе на индийской компании JCL; длительная непрерывная работа подтвердила высокую надёжность оборудования.
Таблица типоразмеров
| Типоразмер | Высота борта, мм | Масса, т | Производительность (проектная), т/ч | Материал | Основные технические характеристики | Модель электродвигателя | Мощность, кВт | Модель редуктора | Передаточное число |
| φ3,8 м | 450 | 6,85 | 16–18 | железорудный концентрат | частота вращения 9,8 об/мин, угол наклона 43°–55° | Y180L-4 | 22 | NGW-QJ62-6 | 25 |
| φ4,2 м | 450 | 14,9 | 18–20 | железорудный концентрат | частота вращения 8 об/мин, угол наклона 40°–50° | Y280S-8 | 37 | ZQ850-VI-1Z | 15,75 |
| φ4,5 м | 450 | 23,472 | 20–22 | железорудный концентрат | частота вращения 9 об/мин, угол наклона 40°–50° | Y315S-8 | 55 | ZQ850-16-1Z | 16 |
| φ6 м | 600 | 49,54 | 60–70 | железорудный концентрат | частота вращения 6–10 об/мин, угол наклона 40°–55°, с двумя приводными скребками | YTSP315S-4 | 110 | ZSY315-22,4 | 22,4 |
| φ7,5 м | 700 | 68 | 30–33 | железорудный концентрат | частота вращения 4–7 об/мин, угол наклона 44°–55° | 1LG63134AA90 (с частотным регулированием) | 132 | — | — |
Тарельчатый окомкователь для металлургии: высокий выход гранул, защита от налипания, гибкое регулирование
- • Высокий выход гранул и отличное качество: правильная сферическая форма, узкое фракционное распределение; прочность сырых гранул обеспечивает транспортировку. Встроенная сортировка на выходе снижает нагрузку на последующее грохочение.
- • Гибкость управления: угол наклона тарели и частота вращения легко регулируются под различные свойства сырья. Частотно-регулируемый привод обеспечивает экономичность эксплуатации.
- • Эффективная защита от налипания: два комплекта приводных скребков предотвращают налипание материала, повышают эффективность грануляции и сокращают простои на очистку.
- • Компактность и удобство обслуживания: износостойкая поверхность тарели с длительным сроком службы, малое количество точек отказа, простота технического обслуживания и интуитивно понятное управление. Оборудование быстро запускается и останавливается, устойчиво к перепадам нагрузки, обеспечивает непрерывную работу.
Почему выбирают нас
- • Более 20 лет накопленного опыта: группа компаний «Чаоян Либао Тяжёлая Промышленность»основана в 2009 году, основное направление деятельности — производство тарельчатых окомкователей, вращающихся печей и другого основного оборудования для металлургии. Предприятие обладает почти полувековым техническим заделом в области производства окомковательного оборудования и имеет полную технологическую цепочку: от проектирования и изготовления до монтажа и пусконаладки.
- • Профессиональная техническая поддержка: В штате 56 инженерно-технических специалистов; компания поддерживает техническое сотрудничество с 18 проектно-исследовательскими институтами. На основе предоставленных заказчиком данных о свойствах сырья, требуемой производительности и других параметров мы предлагаем точный подбор оборудования и технологическую схему.
- • Полный производственный цикл: Активы — 300 млн юаней, годовой оборот — 135 млн юаней, производственная площадь — 50 000 м². Оснащена крупным металлообрабатывающим и термическим оборудованием; ключевые детали изготавливаются собственными силами, качество контролируется на всех этапах.
- • Подтверждённый опыт: Окомкователи являются одним из основных продуктов компании; успешно поставлены пять машин диаметром 6 м для индийской компании JCL, длительная непрерывная эксплуатация подтвердила их стабильность и надёжность.
Часто задаваемые вопросы
Вопрос 1: Для каких материалов подходит окомкователь?
Ответ 1: Для железорудного концентрата и другого металлургического сырья при производстве окатышей; является ключевым оборудованием линии окомкования.
Вопрос 2: Каков минимальный объём заказа?
Ответ 2: От одной единицы.
Вопрос 3: Каков срок изготовления?
Ответ 3: Обычно около 4 месяцев; точный срок зависит от типоразмера заказа и согласовывается отдельно.
Вопрос 4: Какие виды упаковки и транспортировки предлагаются?
Ответ 4: Открытая упаковка с нижней паллетной обвязкой и упаковкой в деревянные ящики; возможны наземная и морская перевозка.
Вопрос 5: Как предотвращается налипание материала на тарель?
Ответ 5: Оборудование оснащено двумя комплектами приводных скребков, которые в процессе вращения тарели непрерывно очищают её поверхность и борт, эффективно предотвращая налипание и обеспечивая непрерывную стабильную работу.
