Продукция

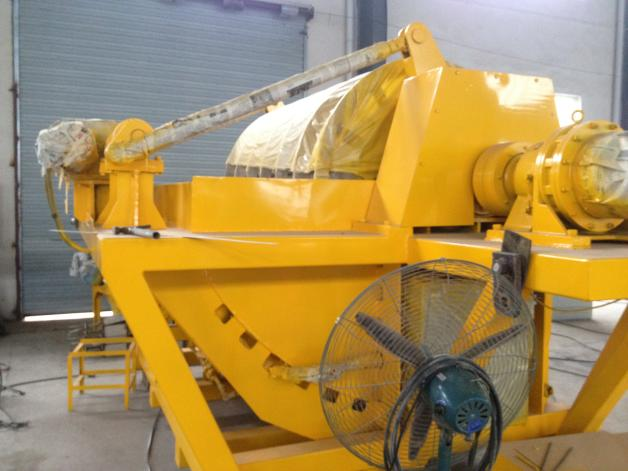

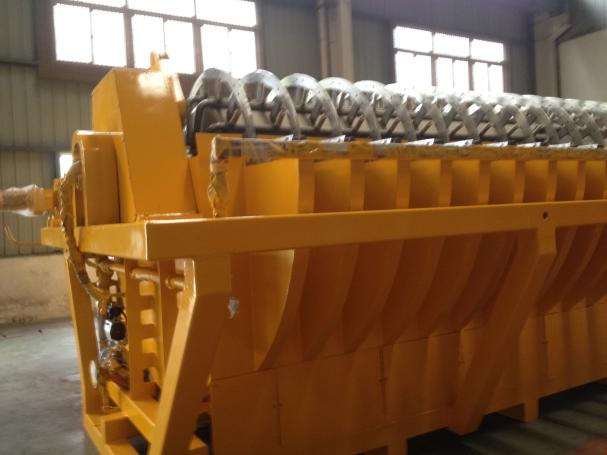

Керамический фильтр
- • Благодаря капиллярному эффекту керамических фильтровальных пластин обеспечивается эффективное разделение твёрдой и жидкой фаз. При одинаковой производительности расход электроэнергии на 30–60% ниже по сравнению с традиционными вакуум-фильтрами.
- • Влажность фильтрационного кека низкая. После обезвоживания металлических концентратов (железо, медь, свинец, цинк и др.) влажность кека обычно составляет 8–12%, что лучше, чем у обычных вакуум-фильтров.
- • Основной фильтрующий элемент — керамические пластины из карбида кремния или оксида алюминия. Замена фильтровальной ткани не требуется — достаточно периодической химической регенерации.
Описание
Высокое энергопотребление · Высокая влажность · Высокий расход ткани — три основные проблемы традиционных вакуум-фильтров
При обезвоживании рудных концентратов, хвостов, химического сырья и металлургических пульп традиционные вакуум-фильтры сталкиваются с проблемами высокого энергопотребления, высокой влажности кека и большого расхода фильтровальной ткани. Обычные ленточные и дисковые вакуум-фильтры полагаются на интенсивную вакуумную откачку для разделения фаз — вакуум-насосы работают с высокой нагрузкой, что приводит к значительному расходу электроэнергии. Фильтровальная ткань является расходным материалом и требует частой замены, что увеличивает затраты на материалы и время простоев.
Решение
Керамический вакуум-фильтр — это энергоэффективное оборудование для вакуумной фильтрации, использующее капиллярный эффект керамических фильтровальных пластин для разделения твёрдой и жидкой фаз. Благодаря капиллярному эффекту микропор керамики фильтрат проникает автоматически, без необходимости интенсивной вакуумной откачки, поэтому нагрузка на вакуум-насос значительно ниже, чем у обычных вакуум-фильтров. Керамические пластины имеют равномерный размер пор и высокую жёсткость, практически не пропускают тонкие частицы, поэтому фильтрат имеет крайне низкое содержание твёрдых веществ и может быть возвращён в технологический цикл. Оборудование широко применяется для обезвоживания рудных концентратов, хвостов, химического сырья и металлургических пульп.
Капиллярный эффект · 24-часовая непрерывная работа — керамический вакуум-фильтр
Керамический вакуум-фильтр использует капиллярный эффект керамических пластин для разделения твёрдой и жидкой фаз. Оборудование широко применяется для обезвоживания рудных концентратов, хвостов, химического сырья и металлургических пульп. Оснащён системами автоматической промывки, контроля уровня и частотного регулирования, обеспечивает непрерывную стабильную работу 24 часа в сутки. Продукция поставлена для индийской компании JCL и чилийской Tambillos Copper.
Технические характеристики
| Модель | TT-4 | TT-12 | TT-18 | TT-24 | TT-30 | TT-45 | TT-60 | TT-80 | TT-100 | TT-120 |
| Площадь одной пластины (м²) | 2 | 3 | 3 | 3 | 3 | 5 | 5 | 5 | 5 | 6 |
| Общее количество пластин | 24 | 48 | 72 | 96 | 120 | 108 | 144 | 192 | 240 | 240 |
| Количество дисков | 2 | 4 | 6 | 8 | 10 | 9 | 12 | 16 | 20 | 20 |
| Фильтрующая площадь (м²) | 4 | 12 | 18 | 24 | 30 | 45 | 60 | 80 | 100 | 120 |
| Установленная мощность (кВт) | 7,6 | 9,2 | 12,5 | 15,8 | 19,75 | 25,45 | 35,4 | 49 | 63,9 | 81,9 |
| Рабочая мощность (кВт) | 6,6 | 7,4 | 9,9 | 12,4 | 15,55 | 19,85 | 28 | 39 | 51,5 | 67,5 |
| Масса оборудования (кг) | 2000 | 5000 | 6000 | 7500 | 9000 | 11500 | 13800 | 18500 | 21500 | 24500 |
| Длина (мм) | 2460 | 3200 | 4600 | 5200 | 5800 | 5170 | 6600 | 7990 | 9190 | 9190 |
| Ширина (мм) | 2480 | 3060 | 3100 | 3170 | 3170 | 3450 | 3450 | 3720 | 3720 | 3850 |
| Высота (мм) | 2100 | 2450 | 2490 | 2530 | 2530 | 2900 | 2900 | 2960 | 2960 | 3180 |
Пять ключевых преимуществ — энергосбережение · низкая влажность · чистота фильтрата · автоматизация · отсутствие фильтровальной ткани
- • Низкое энергопотребление, экономия эксплуатационных расходов. Благодаря капиллярному эффекту керамических микропор фильтрат проникает автоматически, без интенсивной вакуумной откачки. Нагрузка на вакуум-насос значительно ниже, чем у обычных ленточных и дисковых вакуум-фильтров. При одинаковой производительности расход электроэнергии на 30–60% ниже по сравнению с традиционными вакуум-фильтрами.
- • Низкая влажность фильтрационного кека. Капиллярное фильтрование обеспечивает высокую эффективность разделения. При обезвоживании металлических концентратов (железо, медь, свинцово-цинковые руды) влажность кека обычно составляет 8–12%, что лучше, чем у обычных вакуум-фильтров, и снижает затраты на последующую сушку и транспортировку.
- • Чистый фильтрат, высокая степень извлечения твёрдых частиц. Керамические пластины имеют равномерный размер пор и высокую жёсткость, практически не пропускают тонкие частицы. Фильтрат содержит минимальное количество твёрдых веществ, может быть возвращён в технологический цикл, потери ценных компонентов минимальны, повышается степень извлечения ресурсов.
- • Высокий уровень автоматизации, простота обслуживания. Оснащён системами автоматической промывки, контроля уровня и частотного регулирования, обеспечивает непрерывную стабильную работу 24 часа в сутки, требует минимального присутствия обслуживающего персонала.
- • Длительный срок службы фильтрующих пластин, отсутствие расхода фильтровальной ткани. Замена фильтровальной ткани не требуется. Основной фильтрующий элемент — керамические пластины из карбида кремния или оксида алюминия, устойчивые к износу и коррозии. Достаточно периодической химической регенерации, что исключает затраты на закупку ткани, замену и простои.
Почему выбирают нас
- • Более 15 лет технического опыта. Компания ООО «Чаоян Либао» основана в 2009 году, специализируется на разработке и производстве фильтровального и обезвоживающего оборудования, а также горно-шахтного оборудования. Керамический вакуум-фильтр является одним из основных продуктов компании. Накоплен значительный опыт в проектировании фильтрующих систем, автоматизации и подборе керамических пластин.
- • Профессиональная техническая поддержка. Компания располагает техническим центром с 56 инженерно-техническими специалистами, сотрудничает с 18 проектными и научно-исследовательскими институтами, имеет полный цикл компетенций — от подбора оборудования и разработки схемы до комплексной поставки.
- • Полный производственный цикл. Оснащена крупным металлообрабатывающим оборудованием, ключевые узлы изготавливаются собственными силами, точность обработки и качество полностью контролируются. Обеспечивается полный производственный цикл — от механической обработки вала, сборки керамических пластин, изготовления перемешивающей системы до пусконаладочных работ.
- • Подтверждённая надёжность. Керамический вакуум-фильтр является одним из основных продуктов компании. Оборудование успешно эксплуатируется на предприятиях, включая Tongling Tongguan Machinery и Tongling Chengchuang Filter Material Co., Ltd. Длительная непрерывная работа подтвердила стабильность и надёжность оборудования.
Четыре гарантии — проектирование · изготовление · контроль · качество, полный цикл под собственным управлением
- • Проектирование: профессиональная техническая группа, способная выполнить подбор и проектирование керамического вакуум-фильтра в соответствии с характеристиками материала и требованиями по производительности.
- • Изготовление: оснащена крупным металлообрабатывающим оборудованием, ключевые узлы изготавливаются собственными силами с обеспечением точности.
- • Контроль: оснащена оборудованием для физико-химического контроля, осуществляет полный цикл проверок сырья, сварных швов и готовой продукции.
- • Управление качеством: строгое соблюдение отраслевых стандартов, каждый этап производства сопровождается технологической документацией и записями контроля.
Часто задаваемые вопросы
Вопрос 1: Для каких отраслей подходит керамический вакуум-фильтр?
Ответ: Оборудование широко применяется для обезвоживания рудных концентратов, хвостов, химического сырья и металлургических пульп.
Вопрос 2: В чём преимущества керамического вакуум-фильтра перед традиционными вакуум-фильтрами?
Ответ: При одинаковой производительности расход электроэнергии снижается на 30–60%, влажность фильтрационного кека составляет 8–12%, замена фильтровальной ткани не требуется, фильтрат может быть возвращён в технологический цикл.
Вопрос 3: Требуется ли замена фильтрующих пластин?
Ответ: Нет. Основной фильтрующий элемент — керамические пластины из карбида кремния или оксида алюминия, устойчивые к износу и коррозии. Достаточно периодической химической регенерации.
Вопрос 4: Возможно ли изготовление нестандартных размеров?
Ответ: Да, мы изготавливаем продукцию по чертежам заказчика, в соответствии с характеристиками материала и параметрами технологического процесса.
Вопрос 5: Каков минимальный объём заказа?
Ответ: От одного комплекта.
Вопрос 6: Каков срок изготовления?
Ответ: 3–4 месяца с даты вступления договора в силу.
Вопрос 7: Какие варианты упаковки предлагаются?
Ответ: Навалом + упаковка на деревянных поддонах + обрешётка (деревянные ящики), что соответствует требованиям наземных и морских перевозок.
