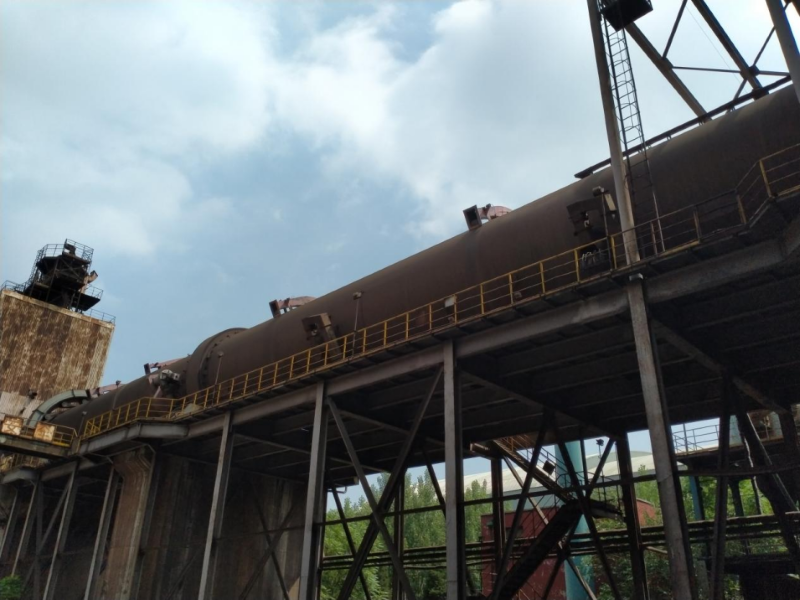

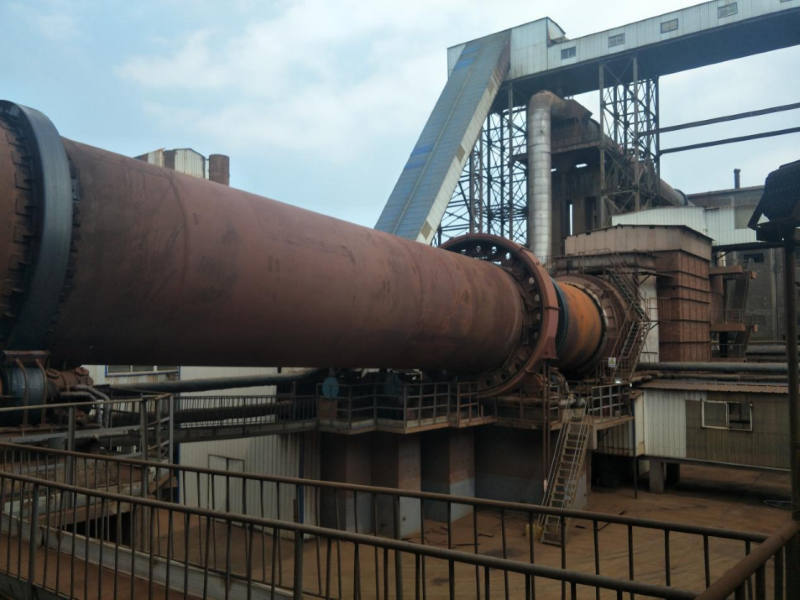

Технологическая линия вращающейся печи для производства активной извести
- • Полная комплектация тремя основными агрегатами: вертикальный подогреватель + вращающаяся печь + вертикальный холодильник. Полный цикл — от подогрева, обжига до охлаждения. Высокий уровень автоматизации, низкие затраты на оплату труда.
- • Многоступенчатая утилизация тепла: подогреватель использует высокотемпературные дымовые газы со стороны головки печи для предварительного нагрева материала; вторичный воздух из холодильника поступает в печь для участия в горении, что эффективно снижает расход тепла.
- • Широкая адаптивность к видам топлива: поддерживается работа на газе, угле и других видах топлива; возможно использование промышленных отходящих газов в качестве топлива, что снижает эксплуатационные затраты.
Описание
Высокое энергопотребление · Нестабильное качество · Трудности с соблюдением экологических норм — три основные проблемы традиционных известковых печей
Активная известь является ключевым вспомогательным материалом в чёрной и цветной металлургии, химической промышленности и других отраслях. Её качество напрямую влияет на эффективность металлургического передела и качество готовой продукции. Традиционные известковые печи имеют три основные проблемы:
① высокий расход тепла и энергии, высокая доля топливных затрат в себестоимости, отсутствие систем утилизации тепла;
② нестабильная активность извести из-за неравномерного контроля температуры обжига, что негативно сказывается на последующих металлургических показателях;
③ высокая экологическая нагрузка, сложность обеспечения нормативных выбросов пыли, недостаточная герметичность линии.
Решение
Линия вращающейся печи для производства активной извести включает три основных агрегата: вертикальный подогреватель, вращающуюся печь и вертикальный холодильник, а также системы очистки отходящих газов и подготовки угольной пыли. Высокотемпературные отходящие газы из головки печи в подогревателе движутся противотоком по отношению к материалу, предварительно нагревая его, что сокращает время обжига и снижает расход тепла. Холодильник утилизирует остаточное тепло: нагретый вторичный воздух подаётся в печь для участия в горении. Линия имеет высокий уровень автоматизации, герметичная конструкция обеспечивает сверхнизкие выбросы.
Подогрев · Обжиг · Охлаждение — полный цикл с утилизацией тепла на всех этапах
Известняк, прошедший дробление и сортировку, через систему подачи поступает в бункер в верхней части подогревателя, равномерно распределяется по камерам, нагревается высокотемпературными дымовыми газами со стороны головки печи, затем гидравлическим толкателем подаётся во вращающуюся печь для обжига. Обожжённая активная известь поступает в вертикальный холодильник, охлаждается холодным воздухом и выгружается. Нагретый вторичный воздух поступает в печь для участия в горении. Продукция широко применяется в чёрной и цветной металлургии, химической промышленности, экологии и строительной отрасли.
Технические характеристики
| Проектная производительность (т/сут) | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 750 | 800 | 1000 |
| Продукт | Активная известь | Активная известь | Активная известь | Активная известь | Активная известь | Активная известь | Активная известь | Активная известь | Активная известь | Активная известь | Активная известь |
| Подогреватель | Многосекционный вертикальный | Многосекционный вертикальный | Многосекционный вертикальный | Многосекционный вертикальный | Многосекционный вертикальный | Многосекционный вертикальный | Многосекционный вертикальный | Многосекционный вертикальный | Многосекционный вертикальный | Многосекционный вертикальный | Многосекционный вертикальный |
| Типоразмер печи (м) | Φ2,5×40 | Φ2,5×40 | Φ3×46 | Φ3,6×40 | Φ3,5×54 | Φ3,6×54 | Φ3,8×58 | Φ4×60 | Φ4,3×58 | Φ4,3×64 | Φ4,8×68 |
| Температура обжига (°C) | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 |
| Холодильник | Вертикальный секционный | Вертикальный секционный | Вертикальный секционный | Вертикальный секционный | Вертикальный секционный | Вертикальный секционный | Вертикальный секционный | Вертикальный секционный | Вертикальный секционный | Вертикальный секционный | Вертикальный секционный |
| Топливо | Газ/уголь | Газ/уголь | Газ/уголь | Газ/уголь | Газ/уголь | Газ/уголь | Газ/уголь | Газ/уголь | Газ/уголь | Газ/уголь | Газ/уголь |
| Удельный расход тепла (кДж/кг CaO) | 5000 | 5000 | 5000 | 5000 | 5225 | 5225 | 5100 | 5100 | 5100 | 5100 | 5100 |
Особенности и преимущества
- • Полная комплектация тремя основными агрегатами: вертикальный подогреватель, вращающаяся печь и вертикальный холодильник образуют завершённую систему обжига. Вращающаяся печь выполнена по схеме большого диаметра и малой длины, что снижает осевое смещение, увеличивает межремонтный период образования кольцевых настылей, экономит производственную площадь; холодильник имеет четыре независимо регулируемые зоны выгрузки.
- • Многоступенчатая утилизация тепла: подогреватель использует высокотемпературные отходящие газы для предварительного нагрева материала противотоком, сокращая время обжига; вторичный воздух из холодильника поступает в печь для участия в горении. Удельный расход тепла составляет 5000–5225 кДж/кг CaO.
- • Высокое качество извести: температура обжига стабильно поддерживается на уровне 1200°C, материал прогревается равномерно, активность извести высокая, что соответствует жёстким требованиям чёрной и цветной металлургии.
- • Широкая адаптивность к видам топлива: поддерживается работа на газе, угле и других видах топлива; возможно использование промышленных отходящих газов, что снижает эксплуатационные затраты. Линия имеет высокий уровень автоматизации, герметичная конструкция обеспечивает сверхнизкие выбросы.
- • Широкая адаптивность к сырью: технологические параметры могут быть скорректированы в зависимости от характеристик известняка, что позволяет перерабатывать различные виды известнякового сырья.
Почему выбирают «Чаоян Либао»
- • Более 20 лет технического опыта. Группа компаний «Чаоян Либао Тяжёлая Промышленность» основана в 2009 году и специализируется на разработке и производстве вращающихся печей, дробильного оборудования и износостойких деталей. Накоплен значительный опыт в проектировании конструкций, оптимизации тепловых схем и применении износостойких материалов.
- • Профессиональная техническая поддержка. Технический центр компании насчитывает 56 инженерно-технических специалистов. Компания поддерживает сотрудничество с 18 проектными и научно-исследовательскими институтами, что позволяет обеспечить полный цикл компетенций — от разработки схемы линии, проектирования оборудования до изготовления и пусконаладочных работ на площадке заказчика.
- • Полный производственный цикл. Оснащена крупным металлообрабатывающим и термическим оборудованием. Изготовление линии вращающейся печи для производства активной извести — от ключевых узлов подогревателя, печи и холодильника до сборки — полностью осуществляется собственными силами, что обеспечивает полный контроль точности и качества на всех этапах и гарантирует надёжность оборудования.
- • Подтверждённая надёжность. Линии вращающейся печи для производства активной извести успешно эксплуатируются на крупных металлургических, химических и строительных предприятиях в Китае и за рубежом. Длительная непрерывная работа подтвердила стабильность и надёжность продукции.
От проектирования до отгрузки — четыре этапа формирования надёжного качества линии активной извести
- • Проектирование: профессиональная техническая группа, способная выполнить проектирование и подбор линии вращающейся печи для производства активной извести в соответствии с характеристиками известняка и требованиями по производительности.
- • Изготовление: оснащена крупным металлообрабатывающим оборудованием, ключевые узлы изготавливаются собственными силами с обеспечением точности.
- • Контроль: оснащена оборудованием для физико-химического контроля, осуществляет полный цикл проверок сырья, сварных швов и готовой продукции.
- • Управление качеством: строгое соблюдение отраслевых стандартов, каждый этап производства сопровождается технологической документацией и записями контроля.
Часто задаваемые вопросы
Вопрос 1: Для каких отраслей подходит линия вращающейся печи для производства активной извести?
Ответ: Чёрная металлургия (основное применение), цветная металлургия, химическая промышленность, экология, строительная отрасль.
Вопрос 2: Как холодильник утилизирует остаточное тепло?
Ответ: Холодный воздух, подаваемый в холодильник, вступает в теплообмен с горячим материалом, нагревается и подаётся непосредственно в печь в качестве вторичного воздуха для участия в горении, что эффективно снижает расход тепла.
Вопрос 3: Какие виды топлива поддерживаются?
Ответ: Газ, угольная пыль, а также возможно использование промышленных отходящих газов в качестве топлива.
Вопрос 4: Каков минимальный объём заказа?
Ответ: От одного комплекта.
Вопрос 5: Каков срок изготовления?
Ответ: 5 месяцев с даты вступления договора в силу.
Вопрос 6: Какие варианты упаковки предлагаются?
Ответ: Навалом + упаковка на деревянных поддонах + обрешётка (деревянные ящики), что соответствует требованиям наземных и морских перевозок.
