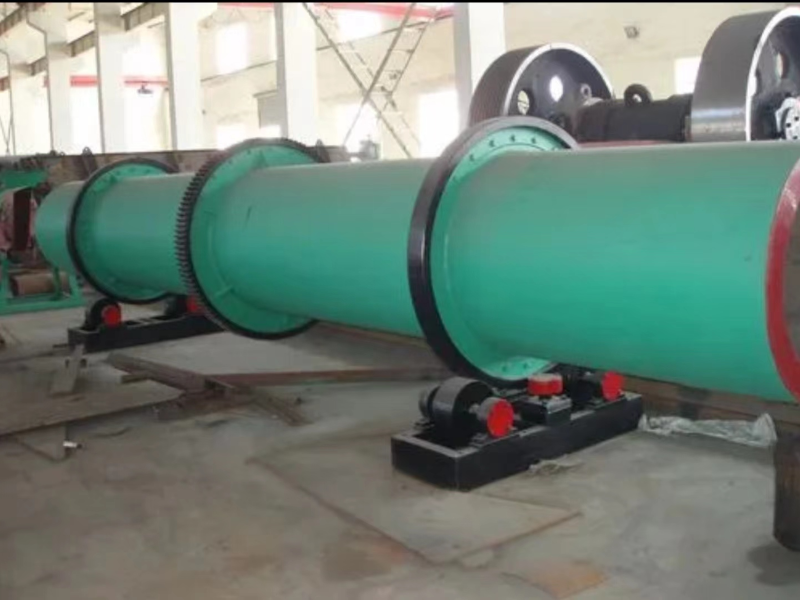

Сушилка для железного концентрата
- • Специализированная конструкция для переработки металлургического железного порошка: оборудование предназначено для сушки железного порошка, металлической стружки и аналогичных материалов, обеспечивая непрерывную работу в металлургической промышленности.
- • Высокая производительность: доступны различные типоразмеры, производительность одной установки достигает от 120 до 200 т/ч.
- • Стабильная непрерывная работа: однобарабанная конструкция в сочетании с оптимизированной системой пересыпных устройств обеспечивает надёжную работу в условиях длительной непрерывной эксплуатации.
Описание
Повышенная влажность, неравномерная сушка, высокие требования к непрерывности производства — типичные проблемы при переработке железного порошка
В металлургическом производстве наличие влаги в железном порошке, стружке и аналогичных материалах отрицательно сказывается на их последующем хранении, транспортировке и использовании. Традиционное сушильное оборудование при длительной эксплуатации может характеризоваться частым техническим обслуживанием, недостаточной эффективностью использования тепла и сложностью контроля пылевыделения. Крупным металлургическим предприятиям требуется сушильное оборудование, отличающееся стабильностью работы, высокой производительностью и удобством технического обслуживания.
Решение
Сушильная установка для железного порошка выполнена по схеме однобарабанной вращающейся сушилки. Влажный материал загружается с верхнего конца барабана и по мере его медленного вращения перемещается к нижнему концу. Благодаря многозонным лопастным пересыпным устройствам внутри барабана формируется равномерная завеса материала, которая интенсивно контактирует с потоком горячего воздуха, обеспечивая эффективное испарение влаги.
Оборудование работает по прямоточной схеме теплообмена. Температура входящего газа может подбираться в зависимости от свойств перерабатываемого материала, что обеспечивает непрерывную сушку. Установка оснащена системой уплотнений и пылеулавливания, которая сводит к минимуму выбросы пыли и соответствует требованиям производственной среды металлургических предприятий.
Описание продукции
Сушильная установка для железного порошка представляет собой однобарабанное вращающееся сушильное оборудование, предназначенное для обработки железного порошка, металлической стружки и подобных материалов в металлургической промышленности. Принцип действия основан на вращении наклонного барабана, в котором материал пересыпается и подвергается тепловому воздействию горячего газа.
Номенклатура оборудования включает модели: Φ3,2×24 м, Φ3,4×20 м, Φ3,5×24 м, Φ3,6×24 м и другие, что позволяет подобрать установку под требуемую производительность. Максимальная производительность оборудования достигает 200 т/ч. Основные технические параметры, такие как угол наклона, частота вращения и температура входящего газа, могут быть адаптированы к различным условиям эксплуатации.
Технические характеристики
| Наименование | Модель | Чертеж | Масса, т | Перерабатываемый материал | Производительность, т/ч | Основные технические параметры | Модель двигателя | Мощность, кВт | Модель редуктора | Передаточное число |
| Вращающаяся сушилка | Φ3,2×24 м | HH3224.00 | 135,4 | железный порошок | 130 | наклон 4%, частота вращения 5,37 об/мин, температура входа ≤700 °C | YKK450-6 | 280 | Z5Y500--22.4-VI | 22,4 |
| Вращающаяся сушилка | Φ3,4×20 м | HH3420.00 | 120 | железный порошок | 170 | наклон 5%, частота вращения 3,5 об/мин, температура входа ≤700 °C | YKK450-6 | 315 | Z5Y630--31.5-VI | 31,5 |
| Вращающаяся сушилка | Φ3,5×24 м | SJ3136.00 | 148 | железный порошок | 120 | наклон 4%, частота вращения 0,5–4,4 об/мин, температура входа 400–500 °C | YJTG355J11-6 | 250 | Z5Y500--28-I | 28 |
| Вращающаяся сушилка | Φ3,6×24 м | HH3624.00 | 180 | железный порошок | 200 | наклон 4%, частота вращения 3,58 об/мин, температура входа 800–850 °C | YKK450-6 | 355 | Z5Y630--31.5-V | 31,5 |
Особенности и конкурентные преимущества
- • Простота обслуживания благодаря однобарабанной конструкции: оборудование выполнено по схеме однобарабанной вращающейся сушилки, что упрощает общую конструкцию, сокращает количество сложных узлов и облегчает последующее техническое обслуживание.
- • Оптимизированная пересыпная система для эффективного теплообмена: внутреннее пространство барабана оснащено многозонными лопастями, которые формируют равномерную завесу материала, увеличивая площадь контакта с горячим воздухом и повышая эффективность теплообмена.
- • Адаптация к крупнотоннажному производству: типоразмерный ряд включает крупногабаритные модели с проектной производительностью до 200 т/ч, что полностью отвечает требованиям непрерывного производства в металлургической отрасли.
- • Совершенная система уплотнений и пылеулавливания: оборудование оснащено уплотнительными устройствами и системой пылеочистки, что снижает выбросы пыли в атмосферу и улучшает санитарные условия на рабочей площадке.
- • Адаптация к различным источникам тепла: в зависимости от технологических требований возможна работа в различных температурных диапазонах входящего газа, что позволяет подобрать оптимальный режим сушки для конкретных производственных условий.
- • Стабильность непрерывной работы: барабан изготовлен из утолщённой стали Q345 с усиленной конструкцией опорных роликов, что обеспечивает надёжную работу в режиме длительной непрерывной эксплуатации.
Почему выбирают Группу компаний «Чаоян Либао Тяжелое Машиностроение»
- • Масштаб группы: группа компаний «Чаоян Либао Тяжёлая Промышленность» официально образована в 2009 году. За более чем двадцать лет накоплен значительный технический опыт и рыночный авторитет. Сегодня это частное научно-производственное объединение, интегрирующее исследования, производство, продажи и сервис. Совокупные активы группы составляют 300 млн юаней, годовой оборот — 135 млн юаней, территория завода — 50 000 м², штат — более 300 сотрудников.
- • Технические компетенции и сертификация: Компания специализируется на производстве оборудования и износостойких деталей для горнодобывающей, энергетической, дорожно-строительной, металлургической и строительной отраслей. Имеет сертификат высокотехнологичного предприятия и является инновационным малым и средним предприятием провинции Ляонин. Продукция сертифицирована по системам качества ISO 9001, IAF и CNAS. Компания обладает полным циклом работ: от проектирования и изготовления до монтажа, пусконаладки и технического сопровождения.
- • Опыт производства крупногабаритного оборудования: Продукция компании охватывает горнодобывающую, энергетическую, дорожно-строительную, металлургическую, строительную, экологическую и другие отрасли, насчитывая более 2000 типоразмеров. Мы предлагаем комплексные решения: проектирование, изготовление, шеф-монтаж, обучение персонала, поставку запасных частей и послепродажную поддержку.
- • Компетенции в металлургической отрасли: Компания обладает опытом производства металлургического оборудования и готова предложить решения по сушке железного порошка с учётом технологических требований, обеспечивая комплектацию линий различной производительности.
Производство и гарантия качества
- • Проектные возможности: подбор типоразмера оборудования с учётом свойств материала, требуемой производительности и производственных условий.
- • Производственные мощности: возможность изготовления крупногабаритных вращающихся сушилок, включая механическую обработку, сборку и выпуск готовых машин.
- • Контроль качества: продукция сертифицирована по стандартам ISO 9001, IAF и CNAS; все этапы производства управляются в соответствии с системой менеджмента качества.
- • Сервисная поддержка: предоставление услуг по шеф-монтажу, обучению наладке, поставке запасных частей и техническому сопровождению после продажи.
Часто задаваемые вопросы (FAQ)
Вопрос 1: В каких отраслях применяется сушильная установка для железного порошка?
Ответ: Оборудование используется преимущественно в металлургической промышленности для непрерывной сушки железного порошка, металлической стружки и аналогичных материалов.
Вопрос 2: Какова максимальная производительность оборудования?
Ответ: Согласно техническим данным, максимальная проектная производительность достигает 200 т/ч.
Вопрос 3: Каков минимальный объём заказа?
Ответ: Минимальный объём заказа — одна единица оборудования. Типоразмер подбирается в соответствии с производственными потребностями заказчика.
Вопрос 4: Каков срок изготовления?
Ответ: Срок производства составляет около четырёх месяцев. Точный срок зависит от типоразмера оборудования и особенностей конкретного проекта.
Вопрос 5: Какие способы транспортировки предусмотрены?
Ответ: Оборудование отгружается в открытом виде, с нижней паллетной обвязкой, а также в деревянных ящиках. Доставка возможна наземным или морским транспортом.
