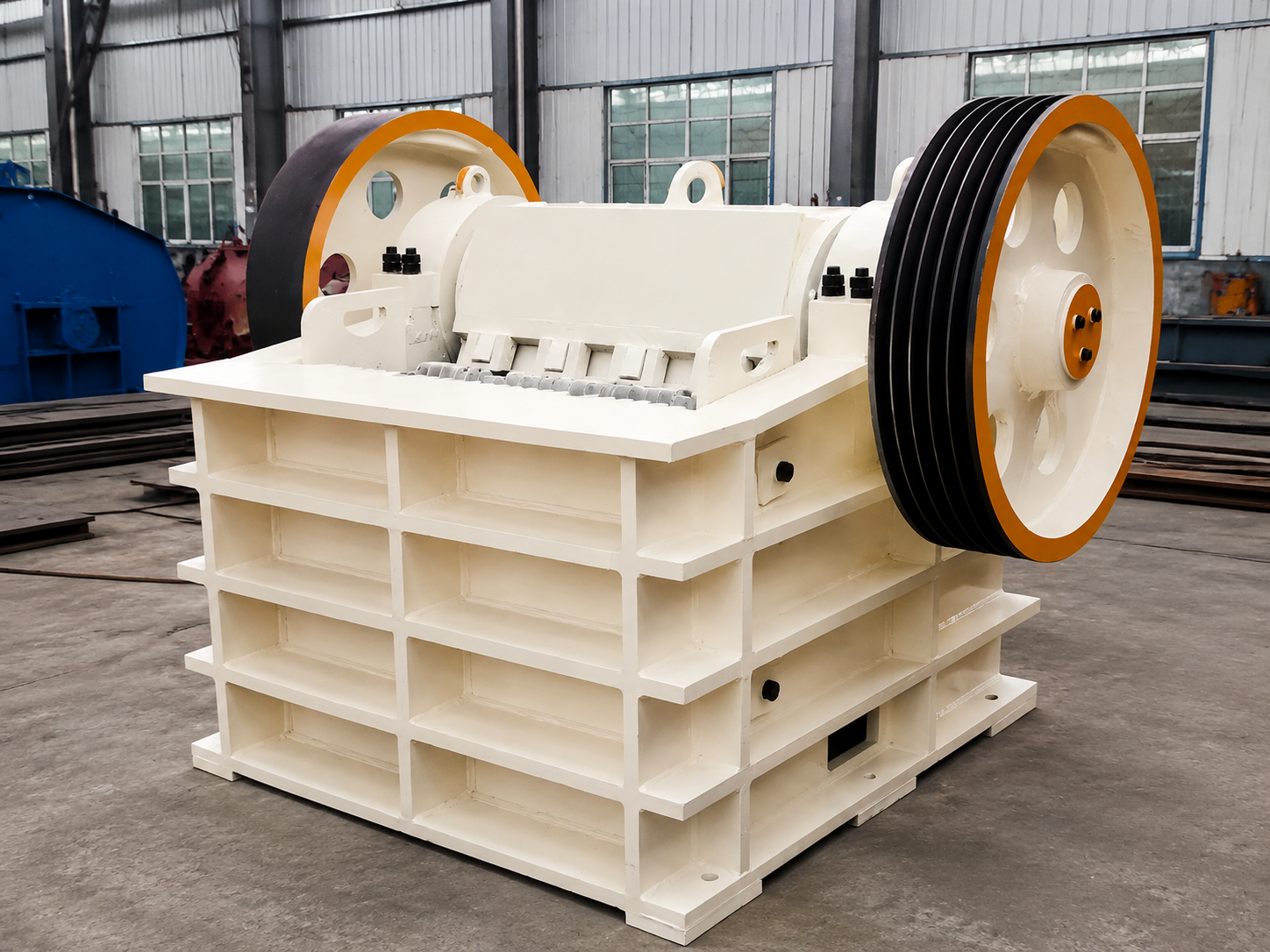

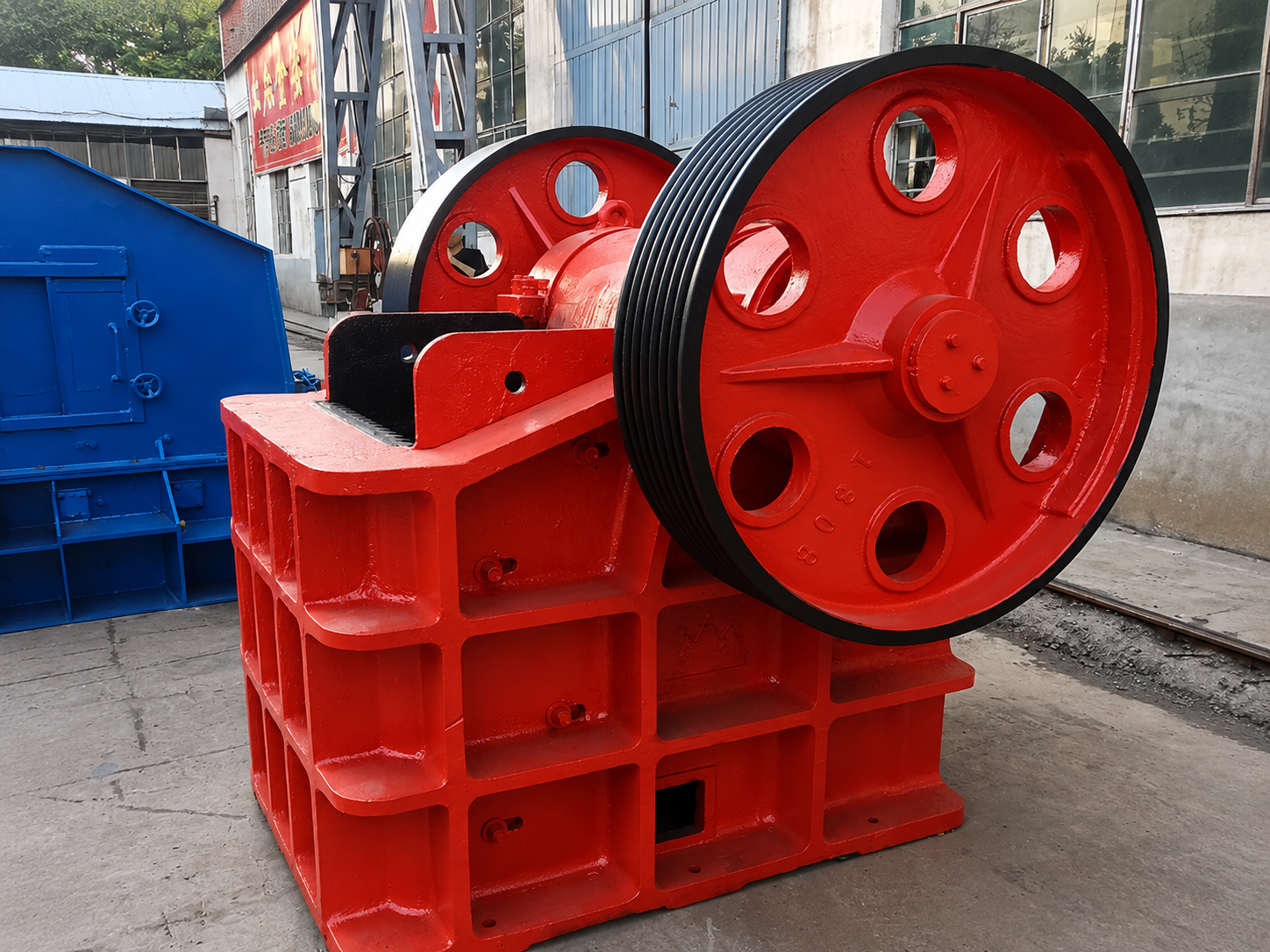

Щековая дробилка
- • Простая конструкция, малый вес, удобство в обслуживании и транспортировке, надёжная работа
- • Загрузочное отверстие: от 150×250 до 2100×1500 мм, производительность: 1–550 м³/ч — подходит для различных масштабов крупного дробления
- • Оборудование и комплектующие футеровки изготавливаются по чертежам заказчика, адаптация под дробилки различных типов
Описание
Три основные проблемы щековых дробилок — несоответствие материала, комплектующих и технологии
Щековая дробилка является широко используемым оборудованием для крупного дробления в металлургической, горнодобывающей, цементной и химической отраслях. В реальной эксплуатации заказчики сталкиваются с тремя основными проблемами: несоответствие выбора оборудования типу материала и требуемой производительности, что приводит к снижению эффективности дробления или перегрузке оборудования; недостаточная износостойкость стандартных дробящих плит при переработке твёрдых и высококремнистых руд, что требует частой замены и нарушает непрерывность производственного процесса; сложности с интеграцией оборудования после монтажа, влияющие на общий ритм работы технологической линии.
Решение
Щековые дробилки, выпускаемые нашей компанией, включают серии PE (сложно-качательный тип для крупного дробления), PEX (сложно-качательный тип для мелкого дробления) и PJ (просто-качательный тип). Загрузочное отверстие: от 150×250 мм до 2100×1500 мм, производительность: от 1 до 550 м³/ч. Возможен выбор оптимальной модели с учётом твёрдости материала, крупности исходного сырья и требуемой производительности. Комплектующие дробящие плиты изготавливаются из различных материалов в зависимости от свойств руды, возможно изготовление по чертежам заказчика с точным соответствием геометрии дробильной камеры.
Широкий выбор моделей сложно-качательного и просто-качательного типа для крупного дробления в горно-металлургической отрасли
Щековая дробилка является широко используемым оборудованием для крупного дробления, применяемым в основном на первой стадии дробления в горно-металлургической промышленности. Наша компания производит щековые дробилки серий PE (сложно-качательный тип, крупное дробление), PEX (сложно-качательный тип, мелкое дробление) и PJ (просто-качательный тип). Оборудование отличается простотой конструкции, малым весом, доступной ценой, удобством в обслуживании и транспортировке, а также надёжностью в работе. Широко применяется в металлургической, цементной, химической и горнодобывающей отраслях.
Технические характеристики
| Тип | Модель | Загрузочное отверстие (мм) | Макс. крупность питания (мм) | Производительность (т/ч) | Диапазон регулировки разгрузочной щели (мм) | Мощность двигателя (кВт) | Вес (т) |
| PE (сложно-качательный) | PE150×250 | 250×150 | 125 | 1–3 | 10–40 | 5,5 | 1,1 |
| PE (сложно-качательный) | PE250×400 | 400×250 | 210 | 5–20 | 20–80 | 17 | 2,5 |
| PE (сложно-качательный) | PE400×600 | 600×400 | 320 | 25–64 | 40–100 | 30 | 6,3 |
| PE (сложно-качательный) | PE600×900 | 900×600 | 500 | 56–192 | 75–200 | 75 | 16,08 |
| PE (сложно-качательный) | PE900×1200 | 1200×900 | 750 | 180 м³/ч | 130±25 | 110 | 44,13 |
| PEX (сложно-качательный, мелкое дробление) | PEX150×750 | 750×150 | 120 | 8–35 | 10–40 | 15 | 3,5 |
| PEX (сложно-качательный, мелкое дробление) | PEX250×1200 | 1200×250 | 210 | 40–85 | 20–50 | 60 | 13,22 |
| PJ (просто-качательный) | PJ900×1200 | 1200×900 | 750 | 180–270 / 310 м³/ч | 100–180 | 110 | 55,36 |
| PJ (просто-качательный) | PJ1200×1500 | 1500×1200 | 1000 | 310 м³/ч | 150±40 | 160 | 110,38 |
| PJ (просто-качательный) | PJ1500×2100 | 2100×1500 | 1300 | 550 м³/ч | 180±45 | 250 | 187,66 |
Четыре ключевых преимущества — конструкция, модельный ряд, надёжность, комплектующие
- • Простая конструкция, удобство обслуживания: щековая дробилка отличается простотой конструкции, относительно малым весом, удобством в монтаже и транспортировке. Обслуживание и ремонт просты в эксплуатации, что снижает затраты на техническое обслуживание в течение всего жизненного цикла оборудования.
- • Широкий модельный ряд для различных стадий дробления: предлагаются серии PE (сложно-качательный, крупное дробление), PEX (сложно-качательный, мелкое дробление) и PJ (просто-качательный). Загрузочное отверстие: от 250×150 мм до 2100×1500 мм, что позволяет удовлетворить потребности различных производственных линий по крупному и среднему дроблению. Серия PJ подходит для высокопроизводительного крупного дробления на крупных горнодобывающих предприятиях, серия PE — для средних и малых производств.
- • Надёжная и стабильная работа: оборудование отличается высокой стабильностью работы, способностью выдерживать длительные непрерывные нагрузки в горнодобывающей, металлургической и цементной отраслях, что позволяет снизить количество внеплановых остановок.
- • Комплектующие и изнашиваемые детали: дробящие плиты изготавливаются из марок стали ZG120Mn13, ZG120Mn13Cr2, ZG120Mn18Cr2 и других, с возможностью выбора в зависимости от свойств материала. Возможно изготовление по чертежам заказчика с точным соответствием геометрии дробильной камеры, готовность к монтажу сразу после поставки.
Почему выбирают Чаоян Либао
- • Более 20 лет технологического опыта: группа компаний «Чаоян Либао Тяжёлая Промышленность» основана в 2009 году и специализируется на разработке и производстве крупного дробильного оборудования, накопив значительный опыт в области конструкций щековых дробилок, оптимизации дробильных камер и применении износостойких материалов.
- • Профессиональная техническая поддержка: штат компании насчитывает 56 инженеров и технических специалистов, поддерживается сотрудничество с 18 проектными институтами и научно-исследовательскими организациями. Компания обладает полным циклом компетенций — от выбора оборудования и разработки решений до монтажа и пусконаладки на площадке заказчика.
- • Полный производственный цикл: оснащение крупным металлообрабатывающим и термическим оборудованием позволяет выполнять полный цикл производства щековых дробилок — от сварки станины, термической обработки, изготовления ключевых узлов до окончательной сборки, обеспечивая точность геометрии дробильной камеры и надёжность работы.
- • Подтверждённая надёжность: щековые дробилки являются одним из ключевых продуктов компании, успешно эксплуатируются на многих крупных горнодобывающих и металлургических предприятиях в Китае и за рубежом, подтвердив свою надёжность в процессе длительной эксплуатации.
Профессиональное проектирование · Прецизионное изготовление · Полный контроль качества — надёжная поставка оборудования
- • Проектные возможности: профессиональный технический коллектив, способный выполнить выбор оборудования и разработку решений с учётом свойств материала заказчика и требуемой производительности
- • Производственные мощности: оснащение крупным металлообрабатывающим оборудованием, ключевые узлы изготавливаются собственными силами с обеспечением контроля точности
- • Контроль качества: оснащение оборудованием для физико-химического контроля, проведение полного цикла испытаний сырья, сварных швов и готовой продукции
- • Управление качеством: строгое соблюдение отраслевых стандартов, наличие технологической документации и записей контроля на всех этапах производства
Часто задаваемые вопросы
Вопрос 1: В каких отраслях применяются щековые дробилки?
— В металлургической, горнодобывающей, цементной, химической и других отраслях, как правило, для крупного дробления.
Вопрос 2: В чём разница между сериями PE и PJ?
— Серия PE — сложно-качательный тип, подходит для средних и малых производств; серия PJ — просто-качательный тип, предназначена для высокопроизводительного крупного дробления на крупных горнодобывающих предприятиях. Рекомендации по выбору предоставляются с учётом свойств материала и требуемой производительности.
Вопрос 3: Возможно ли изготовление нестандартных типоразмеров?
— Да, возможно изготовление по чертежам заказчика с учётом модели оборудования и условий эксплуатации.
Вопрос 4: Каков минимальный объём заказа?
— Заказ от одной единицы.
Вопрос 5: Каков срок изготовления?
— В течение 3–4 месяцев с момента заключения контракта.
Вопрос 6: Какой способ упаковки предлагается?
— Навалом + упаковка на деревянных поддонах + упаковка в деревянные ящики, что соответствует требованиям наземных и морских перевозок.
